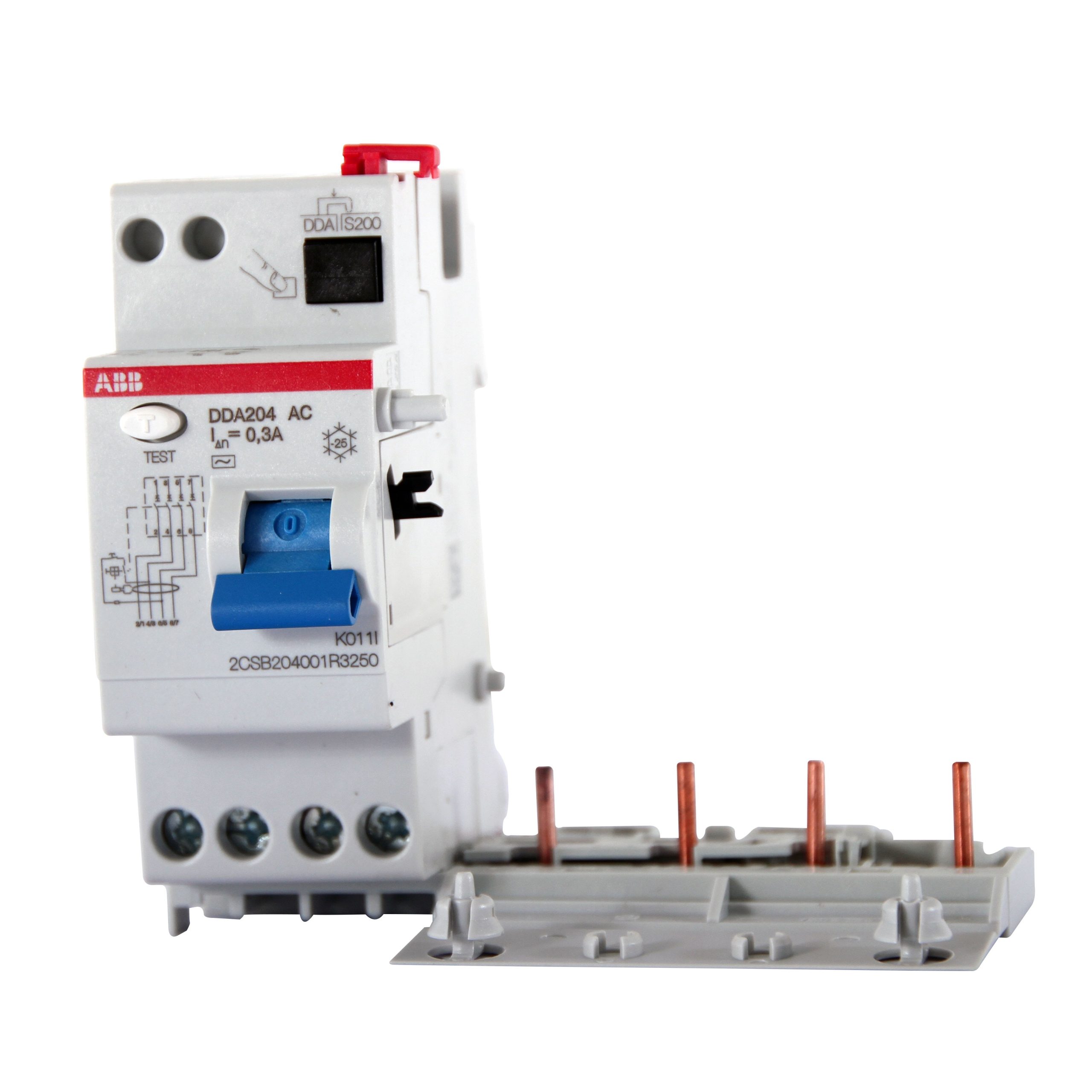

BLOC DIFFÉRENTIEL ADAPTABLE ABB DDA204 AC

Le bloc différentiel DDA204 AC est un module à associer à un disjoncteur modulaire (gamme S200/S204) permettant de détecter une fuite de courant à la terre (courant résiduel) et de déclencher pour protéger les personnes et les installations électriques. Il est de type « AC », ce qui signifie qu’il détecte les courants résiduels alternatifs sinus.

Caractéristiques principales

• Nombre de pôles : 4 pôles (4 P).

• Courant nominal (In) variable selon version : par exemple 25 A, 40 A, 63 A.

• Sensibilité du différentiel (Idn) : ex. 30 mA, 100 mA, 300 mA selon version.

• Tension nominale d’utilisation : 230/400 V AC.

• Type de courant différentiel : AC uniquement.

Applications recommandées

• Utilisation dans des tableaux électriques tertiaires ou industriels pour la protection des départs triphasés ou tétrapolaires.

• Protection des installations où une fuite de courant vers la terre peut représenter un risque pour les personnes ou l’équipement, notamment dans les sites BTP ou maintenance industrielle.

• Dans un cadre où vous utilisez pour votre activité en tant que société de maintenance/études/conseils, c’est un module pertinent à proposer pour renforcer la sécurité électrique des installations clients.

Recommandations d’usage

• Veiller à choisir la version dont le courant nominal (In) est >= courant de l’installation que vous protégez.

• Assurer que la sensibilité (30 mA, 100 mA ou plus) est adaptée à l’usage : 30 mA pour protection personnes, sensibilité plus élevée pour d’autres usages.

• S’assurer que le bloc différentiel soit bien compatible avec le disjoncteur modulaire associé (gamme S200/S204) pour assurer le bon fonctionnement du couple.

• Installer dans un tableau bien ventilé, avec connexions et serrages conformes, et prévoir un test périodique du bouton « Test » pour vérifier le mécanisme.

• Adapter pour vos clients entreprises : mentionner que c’est un composant de sécurité essentiel, que vous pouvez l’inclure dans vos offres maintenance/contrat pour la conformité aux normes locales.
