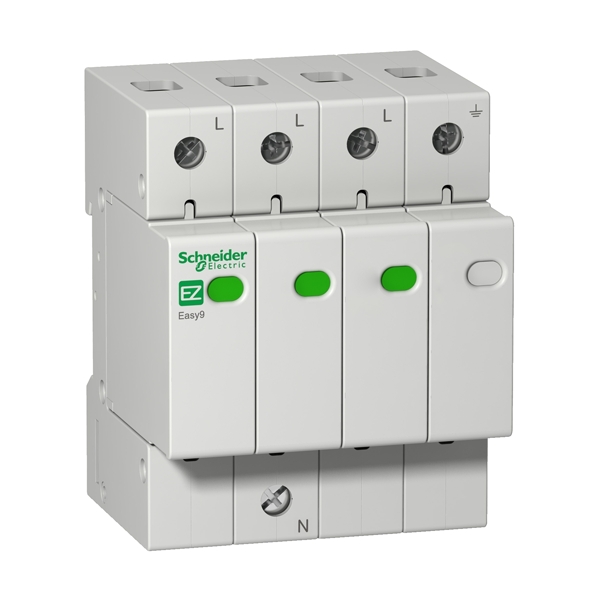

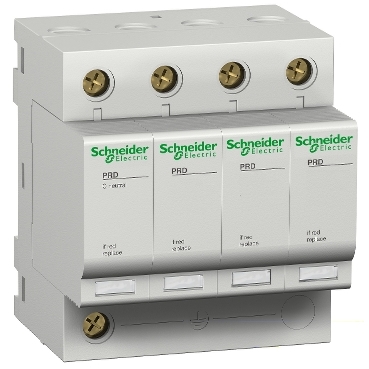

PARAFOUDRE (OU INTERCEPTEUR DE SURTENSION) SCHNEIDER ELECTRIC

Le parafoudre Schneider Electric (également appelé « intercepteur de surtension ») est un dispositif modulaire monté sur rail DIN, conçu pour protéger les installations électriques contre les surtensions transitoires, qu’elles soient d’origine atmosphérique (foudre) ou d’origine manœuvre/industrielle. Il s’intercale en tête de tableau ou au plus près de la charge et permet de limiter la tension subie par les équipements sensibles.

Caractéristiques techniques typiques

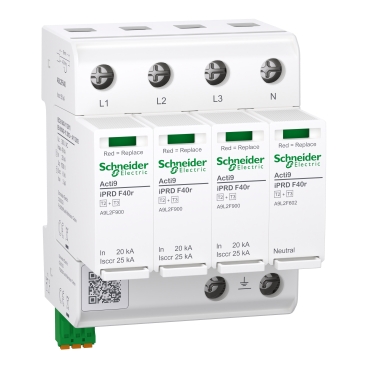

Voici quelques valeurs typiques des modules « Acti9 iPRD » de Schneider Electric :

• Courants de décharge nominaux (In) : ex. 2,5 kA pour version 8 kA, 20 kA pour version 65 kA.

• Courants de décharge maximum (Imax) : ex. 8 kA, 65 kA selon modèle.

• Tension maximale de fonctionnement continue (Uc) : ex. 350 Vca pour version monophasée, ou 460 Vca pour certaines installations.

• Niveau de protection contre surtension (Up) : ex. ~1,4 kV (type 2) pour certains modèles.

• Monture modulaire sur rail DIN, degré de protection IP20 / IP40 suivant boîtier.

• Compatible avec différents systèmes de mise à la terre (TT, TN‑S, TN‑C, IT) selon modèle.

• Fonction de signalisation « report de signalisation » (voyant ou contact) indiquant fin de vie ou déclenchement.

Applications recommandées

• Armoires électriques ou tableaux de distribution dans les installations industrielles, BTP ou tertiaires : en tête de ligne pour protéger l’ensemble de l’installation ou au niveau des départs critiques.

• Protection d’équipements sensibles (vari­ateurs, automatismes, serveurs, pompes, climatisation, froid industriel) contre les surtensions transitoires.

• Dans vos activités à Douala / Yaoundé : pour les installations dans un environnement à réseau électrique parfois instable, ou sujet aux orages tropicales, un parafoudre est un choix pertinent pour limiter les risques de destruction d’équipements coûteux.

• Lorsqu’il existe un paratonnerre ou lorsqu’une ligne aérienne alimente le site, la protection par parafoudre devient d’autant plus justifiée.

Recommandations d’usage

• Vérifier la coordination du parafoudre avec le disjoncteur amont : choisir un disjoncteur avec calibre adapté et un pouvoir de coupure suffisant pour assurer la sécurité globale.

• Installer le parafoudre au plus près de la source d’alimentation (entré de tableau) et minimiser la longueur des conducteurs de liaison à la terre — la notice recommande que la portion soit très courte (ex. < 50 cm) pour efficacité maximale.

• S’assurer que la mise à la terre est correctement dimensionnée et que la liaison parafoudre → terre est directe et de faible impédance.

• Choisir la version adaptée à l’application (monophasée ou triphasée, système de terre TT/TN/IT, niveau de risque foudre).

• Contrôler systématiquement le voyant ou le contact de signalisation pour savoir si le module est encore opérationnel — un parafoudre qui a absorbé un choc important peut ne plus protéger.

• Intégrer l’information dans votre offre client : mentionner que ce produit contribue à la « continuité de service », à réduire les arrêts machine, à protéger l’investissement des équipements.

• Dans votre catalogue ou proposition client, souligner que ce module modulaire est compatible rail DIN, montage simple, et marque Schneider Electric — ce qui renforce la confiance des entreprises clientes.
