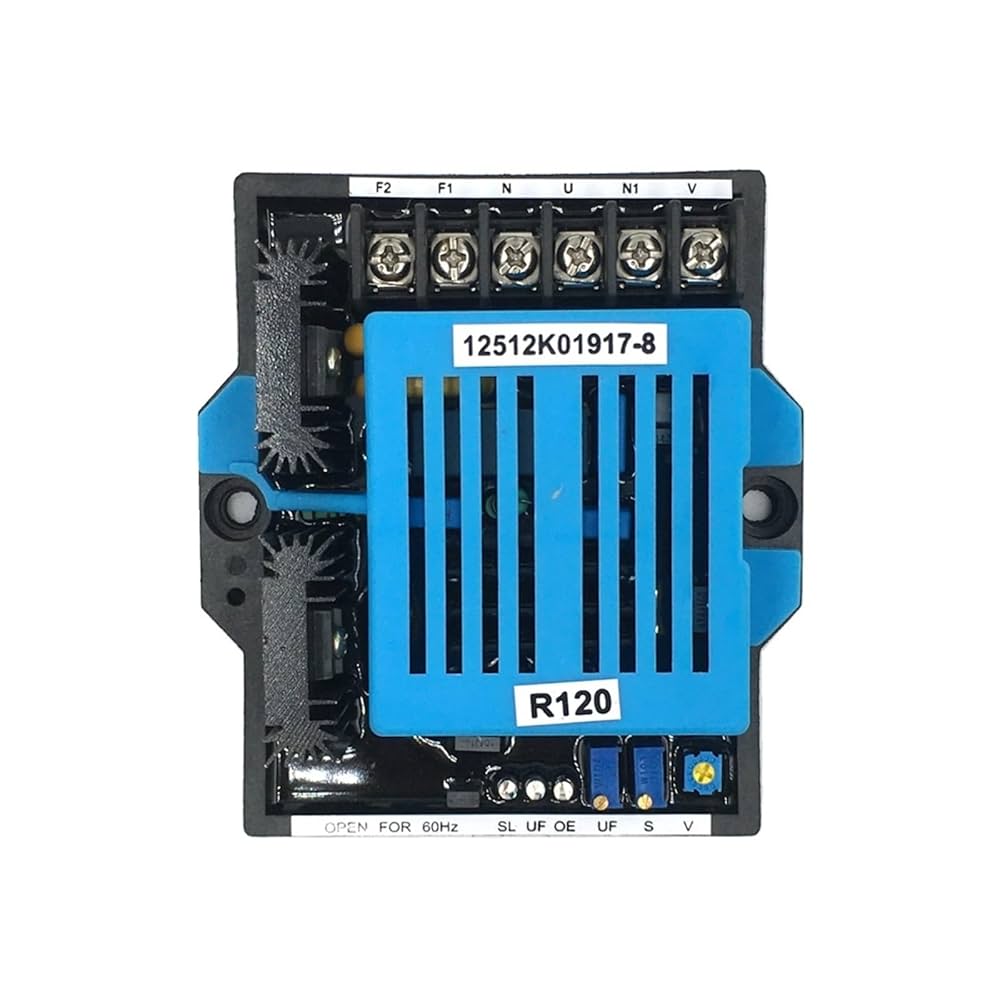

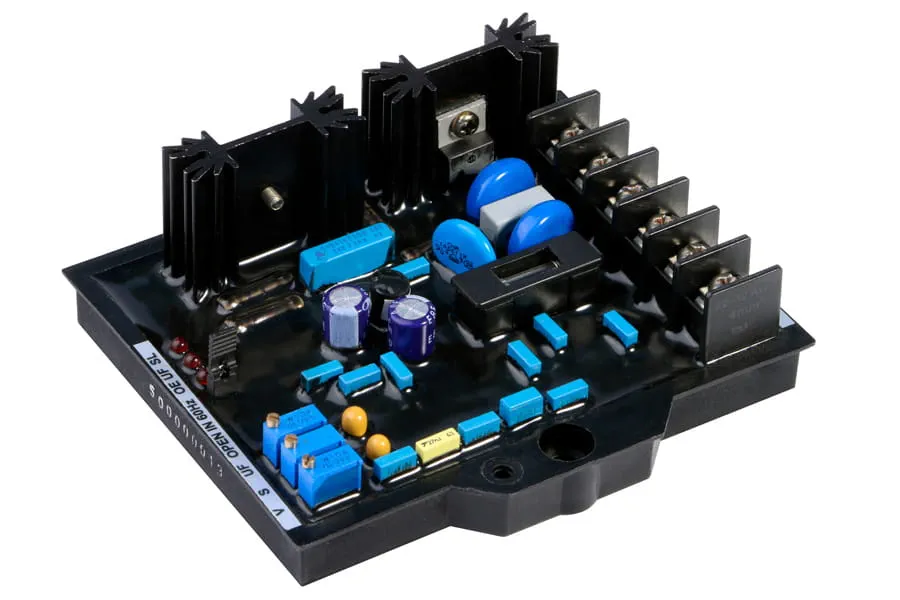

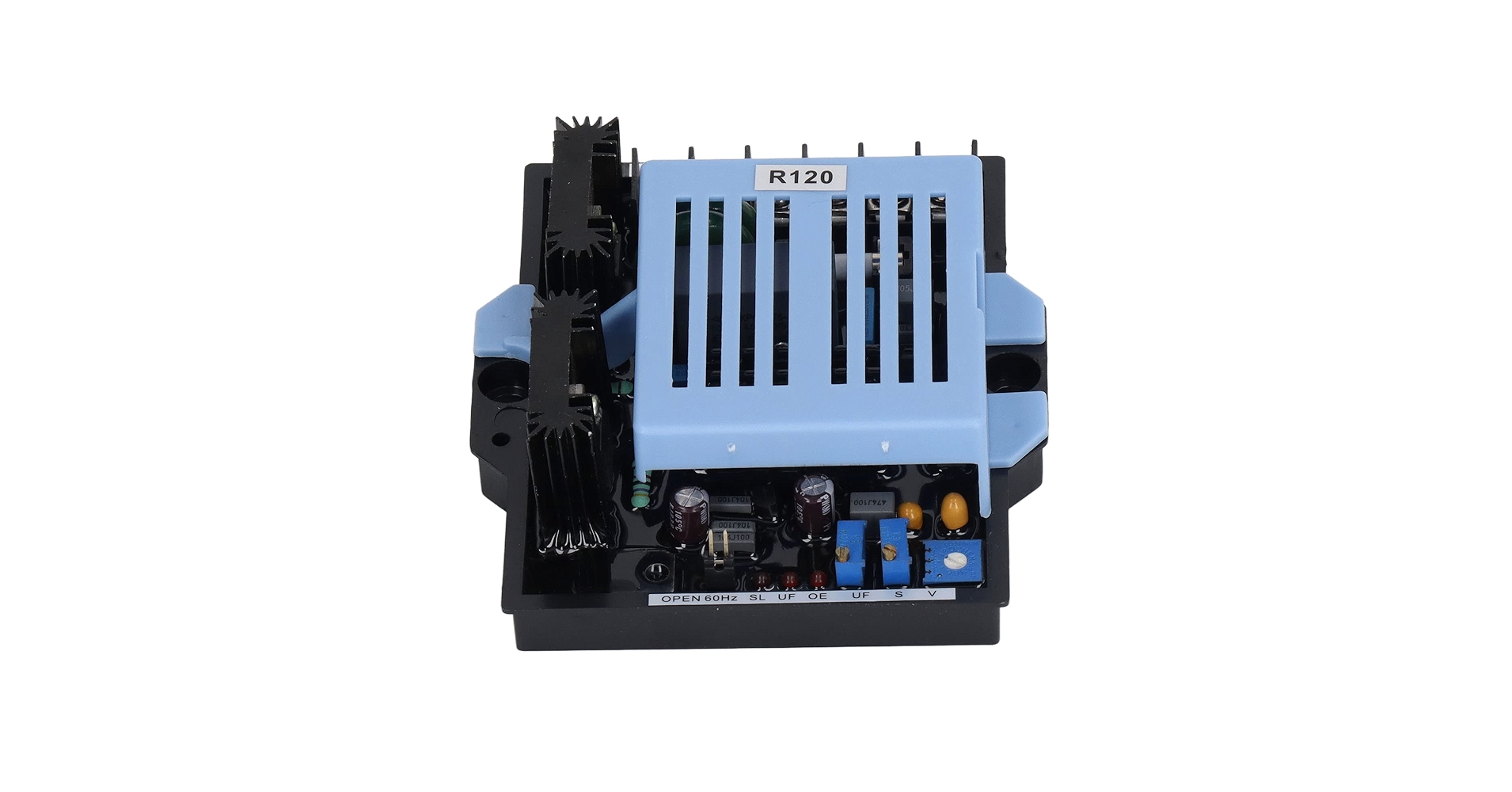

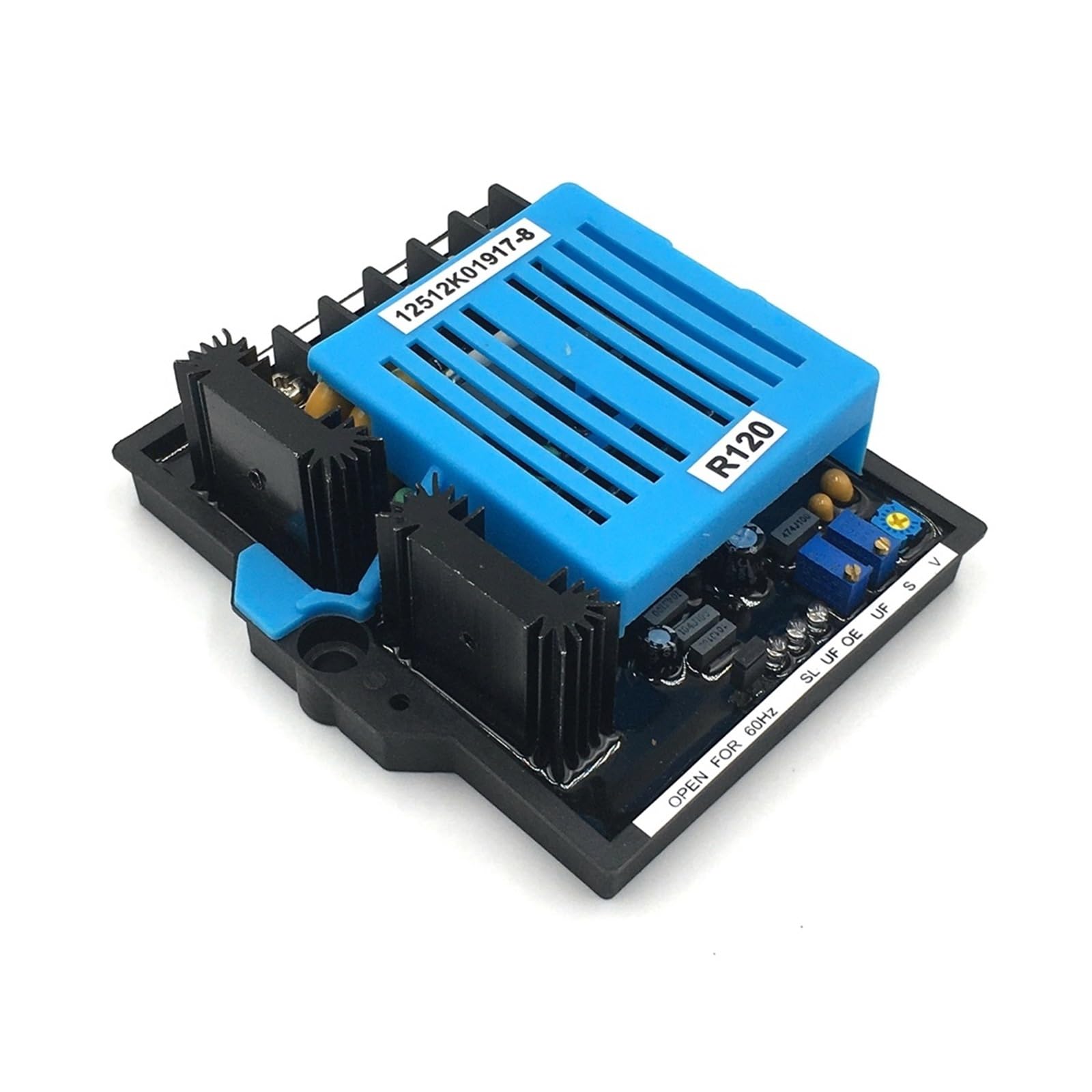

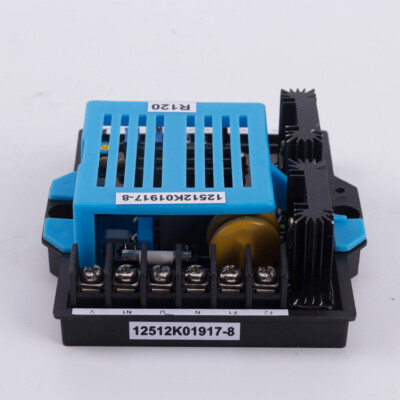

RÉGULATEUR DE TENSION AUTOMATIQUE (AVR) R120

Le R120 est un régulateur automatique de tension (AVR) fabriqué par Leroy‑Somer (aujourd’hui intégré dans le groupe Nidec Power). Il est conçu pour prendre en charge l’excitation des alternateurs synchrones (notamment les séries TAL) afin de maintenir une tension stable aux bornes malgré les variations de charge, de régime moteur ou de système.
Il intègre des fonctions de protection (surexcitation, perte de détection) et dispose de réglages pour la tension, la stabilité et la fréquence de déclenchement.

Caractéristiques principales

Voici un condensé des spécifications techniques du R120 :

• Tension d’entrée de détection : 277 V AC ±10% (monophasé) ou 415 V AC ligne-ligne ±10% (triphasé).

• Courant d’excitation continu : typiquement 4 A DC, avec possibilité de 6 A pendant 30 s.

• Précision de régulation : ±1 % (aux bornes de l’AVR) dans des conditions normales.

• Plage de fonctionnement en fréquence : ~20-100 Hz (adapté aux systèmes industriels de fréquence variable).

• Températures d’opération : de –20 °C à +70 °C.

• Protection intégrée : sous-fréquence (roll-off), perte de signal de détection (sensing loss), surexcitation.

• Encombrement : env. 104 × 94 × 40 mm, poids ~185 g.

Applications recommandées

• Régulation de tension dans les groupes électrogènes industriels utilisant un alternateur de type TAL 040/042/044.

• Utilisation dans un contexte de production d’énergie, secours, ou alimentations critiques où la stabilité de la tension est essentielle (ex : machine-outil, bâtiment, data-centre).

• Adapté à des environnements avec des variations de charge ou des profils de charge non linéaires, grâce à ses capacités de suivi et de compensation avancées.

Recommandations d’usage

• Vérifier la compatibilité mécanique et électrique : s’assurer que l’alternateur est compatible avec la tension d’excitation du R120 et que les connexions (sensing, exciter field) sont correctes.

• Régler les potentiomètres avant la mise en service :

  • V-TRIM pour ajuster la tension de sortie ±10%.

  • STAB pour régler la stabilité/damper des oscillations.

  • UFRO (Under Frequency) pour définir le seuil de chute de tension en cas de vitesse réduite.

• Veiller à une bonne ventilation du compartiment, car ce type d’équipement électronique doit rester dans ses températures de fonctionnement.

• Pour installations locales (ex : Cameroun, Douala) : prévoir la disponibilité de pièces de rechange, formation maintenance, et informer le client sur l’importance de ce composant dans la fiabilité globale du groupe électrogène.

• Effectuer des tests statiques et dynamiques après installation pour valider que l’AVR régule comme attendu (ex : montée en charge, changement rapide de charge).
